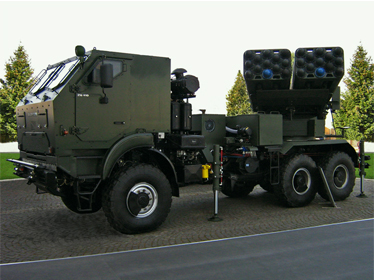

LANSATOR DE RACHETE CALIBRU 122MM - 26.410 DFAEG (6X6)Sarcina utila : 12.0 (t) |
 |
Aruncător de rachete, 6x6 permanent cuplat, montaj roţi single faţă spate, capacitate mare de progresiune în teren accidentat, proiectat pentru lansare rachete calibru 122 mm . Poate lansa 40 rachete GRAD / 20 s la distanţa 45 km sau 26 rachete LAR Mk4 în 45 s. Poate transporta 3+1 persoane în cabină blindată. Este echipat cu sistem de iluminare camuflat şi interfaţă electrică şi pneumatică NATO.Funcţionează cu combustibil NATO |
| |
| PERFORMANTE |
| Viteza maxima: |
|
90.0 (Km/h) |
| Rampa longitudinala: |
|
25.0 (%) |
| Rampa transversala: |
|
15.0 (%) |
| Model: |
|
23.6 (m) |
| Unghi atac: |
|
30.0 (�) |
| Unghi de degajare: |
|
30.0 (�) |
| Interval temperaturi: |
|
-33…52 (�C) |
DIMENSIUNI SI MASE |
| Masa totala admisa: |
|
23000.0 (kg) |
| Lungime totala: |
|
8540.0 (mm) |
| Latime totala: |
|
2500.0 (mm) |
| Inaltime totala incarcat (neincarcat): |
|
3100.0 (mm) |
| Garda la sol fata (spate): |
|
400.0 (mm) |
|
 |
|
SUPRASTRUCTURA |
Are capacitatea de a lansa amândouă tipuri de rachete calibru 122 mm şi tip LAR calibru de 160 mm din lansatorul cu 26 tuburi de lansare montate în două containere tactice. Un lansator LAROM poate lansa 40 rachete GRAD in 20 secunde sau 26 rachete LAR MK4 ţn 45 secunde. Fiecare rachetă LAR conţine 104 bombleţi pe o arie circulară cu diametru de 200 m. Sistemul conţine un sistem modern de control al tirului (ACCS). Computerul tactic (GTAC, FTAC or ATAC) are o interfaţă ergonomică care reduce efortul echipajului Există de asemeni o reacţie feed-back computerizat care permite corecţii între lansator, observatorul din avanpost şi punctul de comandă. Controlul focului poate fi efectuat din cabină sau cu comandă la distanţă cu cablu cu lungime de 50 m. Lansatorul are opţiunea pentru tragere individuală sau automată parţială sau completă, în rate variabile în 4 stadii între 0,5 s şi 1,8 s. |
MOTOR
|
| Tip: |
|
MAN D 2866 - Diesel, 4 timpi, 6 cilindri în linie, intercooling, răcit cu lichid. |
| Cilindree: |
|
11,967 l (l) |
| Putere nominala: |
|
410 CP/ 1900 rpm |
| Cuplu maxim: |
|
1850 Nm / 900 – 1400 rpm |
| Nivel de poluare: |
|
EURO3 |
|
|
TRANSMISIE
|
| Ambreiaj: |
|
Tip: F&S 430 MFZ, monodisc uscat |
| Cutie de viteze: |
|
Tip: ZF 16 S2220, mecanică sincronizată cu 16+2 trepte de viteză. Opţional - transmisie automată Allison |
| Cutie de distributie: |
|
Tip: VG 2000/300 cu 2 rapoarte de transmitere, cu diferenţial blocabil . |
| Axa fata: |
|
Tip: PF 9 directoare, motoare |
| Punte spate: |
|
Tip: tandem PT 13 + PS 13, motoare, cu diferenţial blocabil |
|
CABINA |
Tip: MGL, metalică, medie,rabatabila cu 2 uşi şi 4 locuri, oglinzi retrovizoare, instalaţie de încălzire şi ventilaţie si aer conditionat. Echipament special. Protecţie balistică nivel 1 STANG 4569 pentru glonţ şi mine antipersonal |
|
ROTI
|
| Pneuri: |
|
14 R20 profil ON-OFF - simple în faţă şi în spate |
| Optiuni: |
|
sistem de umflare din mers (CTIS) |
|
|
FRANARE
|
| Sistem de franare: |
|
Integral pneumatică, cu 2 circuite independente faţă/spate, asistată ABS şi EVB. |
TROLIU
|
|
|
SEPSON, hidraulic, 10 forţa maximă, 50 m lungimea maximă cablu, ieşire spre faţă şi spate |
|
